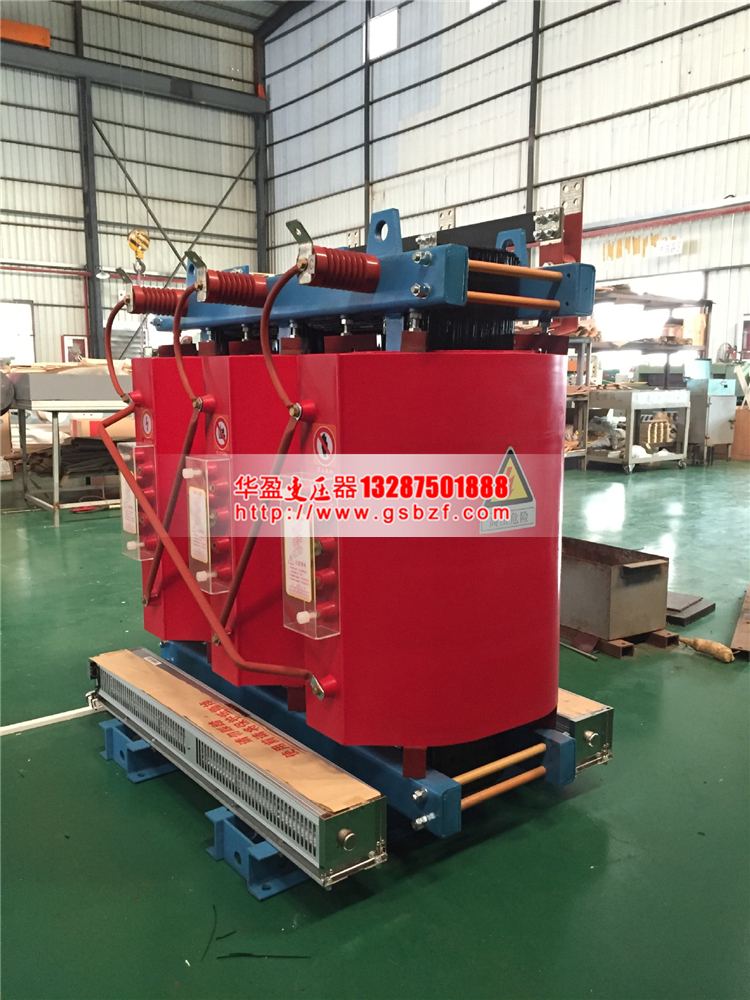

青岛10KV干式变压器

10KV干式变压器采用优质材料,生产检测设备按严格的工艺生产而成。是一种电气强度、机械强度、耐热强度很高的干式变压器。是城市电网改造的优秀产品，产品具有可靠性高，使用寿命长的特点。适用于高层建筑、商业中心、住宅小区、医院、化工厂、核电站、船舶及其它要求防火、防爆、防潮的配电网络与工矿企业供配电系统等重要或特殊环境场所。根据不同的使用环境，可配置不同的防护等级。变压器可按用户需要带有温度控制和温度显示系统，可和温控系统配合使用。

　　10KV干式变压器结构特点：

　　1.铁芯

　　10KV干式变压器采用优质冷轧晶粒取向硅钢片,铁芯硅钢片采用45度全斜接缝,使磁通沿着硅钢片接缝方向通过.

　　2.绕组

　　10KV干式变压器绕组有以下几种:

　　(1)缠绕式

　　(2)环氧树脂加石英砂填充浇注

　　(3)玻璃纤维增强环氧树脂浇注(即薄绝缘结构)

　　(4)多股玻璃丝浸渍环氧树脂缠绕式

　　3.高压绕组

　　10KV干式变压器一般采用多层圆筒式或多层分段式结构

　　4.低压绕组

　　10KV干式变压器一般采用层式或箔式结构。

　　体积小，重量轻，占地空间少，安装费用低。

　　正常使用条件:海拔不超过1000m。

　　(若与上述条件不符时,请提前详细说明, 可按相应标准的有关规定，作适当的调整)

　　SCB11变压器　产品执行标准：

　　GB1094.1~2-1996电力变压器

　　GB1094.3.5-2003电力变压器

　　GB1094.4-2005电力变压器

　　GB1094.11-2007干式电力变压器

　　GB/T 10228-2008干式电力变压器技术参数和要求

　　10KV干式变压器是SCB9的更新之作。变压器材料优质、配方科学，采用生产检测设备按严格的工艺生产而成。产品具有可靠性高，使用寿命长的特点。根据不同的使用环境，可配置不同防护等级的外壳或不配置外壳。SCB10变压器可作为油浸式变压器的更新换代产品，适用于高层建筑，商业中心、机场、隧道、化工厂、核电站、船舶等重要或特殊环境场所。干式变压器用外壳主要用于运行现场的安全防护，避免因小动物等异物进入引起运行事故，可有效保护人身安全并起一定的电磁屏蔽作用。

　　使用环境：

　　1.安全、不易燃烧，防火可直接安装在负荷中心;

　　2.免维护、安装简便、经济运行成本低;

　　3.防潮性好，可在100%湿度下正常运行;

　　4.损耗低，噪声低，绝缘性好，局部放电量小，无污染，损耗通常比国家相应标准低10%;

　　5.散热好，过载能力强，风冷状况下，可过负载50%;

　　6.运行可靠，有完善的温度保护控制系统，可保证变压器安全运行;

　　7.体积小，重量轻，结构温度，耐雷电冲击能力强，机械强度高，抗温度变化，抗突发短路能力强。

10KV干式变压器主要技术参数

额定容量(KVA)	电压组合		联结方式	损耗（KW)		空载电流（%）	阻抗电压（%）	绝缘耐热等级	重量（Kg)
额定容量(KVA)	高压（KV)	低压（KV)	联结方式	空载	负载（120℃）	空载电流（%）	阻抗电压（%）	绝缘耐热等级	重量（Kg)
10	11 10.5 10 6.3 6	0.4	Dyn11或者Yyno	0.135	0.305	4.0	4	F/F	135
20				0.170	0.595	3.5			180
30				0.195	0.705	2.6			330
50				0.270	0.995	2.2			380
63				0.330	1.210	2.2			400
80				0.370	1.380	2.2			510
100				0.400	1.570	2.0			590
125				0.470	1.850	1.8			650
160				0.545	2.130	1.8			780
200				0.625	2.530	1.6			930
250				0.720	2.760	1.6			1040
315				0.880	3.470	1.4			1180
400				0.975	3.990	1.4			1450
500				1.160	4.880	1.4			1630
630				1.345	5.870	1.2			1900
800				1.520	6.955	1.2	6		2290
1000				1.770	8.130	1.1			2700
1250				2.090	9.690	1.1			3130
1600				2.450	11.73	1.1			3740
2000				3.060	14.45	1.0			4150
2500				3.600	17.17	1.0			4810
3150				5.140	22.50	0.8	8		5800
4000				5.960	27.00	0.8	8		7100
